Geodézie je dnes neodmyslitelnou součástí každé stavby dopravní infrastruktury. Platí to i pro proces přípravy a projektování stavby D1109 Trutnov – státní hranice ČR/PR.

Stavbou se s týmem geodetů intenzivněji zabýváme od května roku 2015, kdy firma Valbek zahájila projekční práce na této zakázce zpracováním projektové dokumentace pro vydání územního rozhodnutí. Následně bylo pokračováno v rámci dokumentace pro vydání stavebního povolení a v současné době je většina prací na tomto projektu z pohledu geodézie dokončena. To je příležitost zrekapitulovat geodetickou činnost realizovanou v průběhu uplynulých skoro 7 let a podrobněji přiblížit, co je náplní geodetické činnosti při přípravě stavby takového rozsahu.

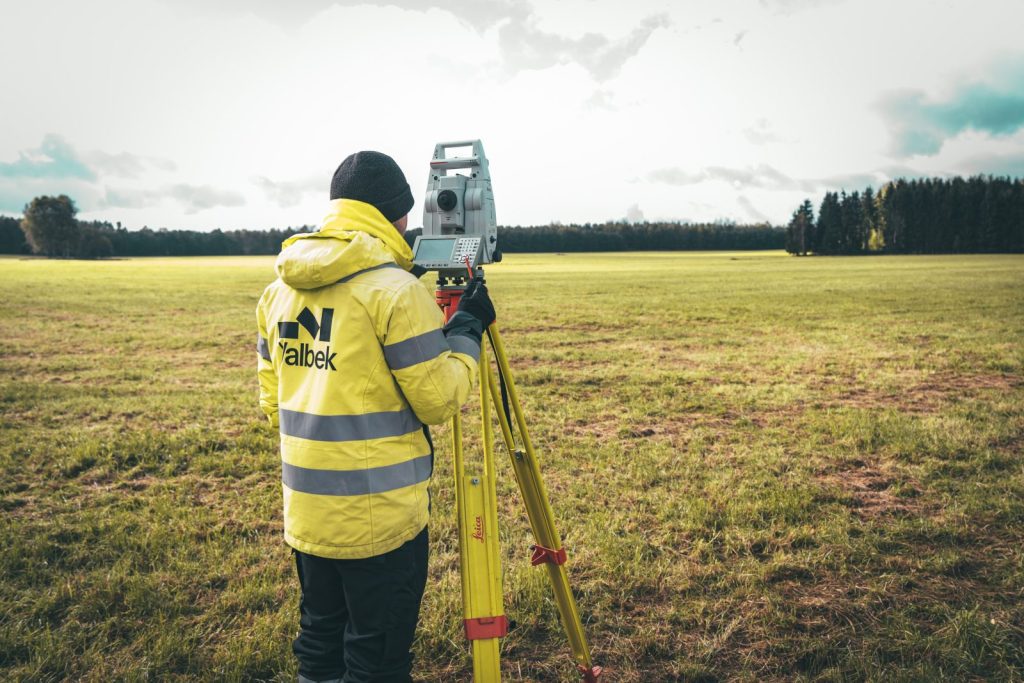

Valbek geodeti základní vybavení

Bez geodetů by to nešlo

Zpracování geodetického podkladu pro projektovou činnost zahrnovalo tyto geodetické činnosti: zajištění mapových podkladů zájmového území, zajištění podkladů od správců technické infrastruktury a zajištění podkladů pro majetkoprávní přípravu stavby. Dále je nutné zmínit dílčí činnosti, jako je zpracování přílohy geodetické dokumentace. Ta obsahuje základní umístění projektované stavby s ohledem na státní souřadnicové systémy, a to zejména souřadnicové definování obvodu stavby a vytyčení hlavních bodů stavby. V neposlední řadě je nutné projektem základní vytyčovací sítě stavby stanovit jednotný polohový a výškový rámec, ze kterého bude projektovaná stavba realizována. Zjednodušeně řečeno, úkolem geodeta v rámci projektové přípravy stavby je v zadaném rozsahu zmapovat skutečný stav lokality a předat geodetické podklady projekčnímu týmu, který podklad použije pro projekt stavby, a následně připravit geodetické podklady, které umožní převedení projektu do reality.

Všechny geodetické činnosti na tomto projektu firma Valbek zajišťovala vlastním týmem geodetů. Pro tuto činnost disponujeme kompletním technickým vybavením, odborným zajištěním a zejména bohatými zkušenostmi v oblasti přípravy geodetických podkladů pro stavby dopravní infrastruktury. Bez nadsázky lze říci, že poskytování všech potřebných geodetických podkladů v rámci projektování staveb dopravní infrastruktury je pro nás do jisté míry rutinní záležitost.

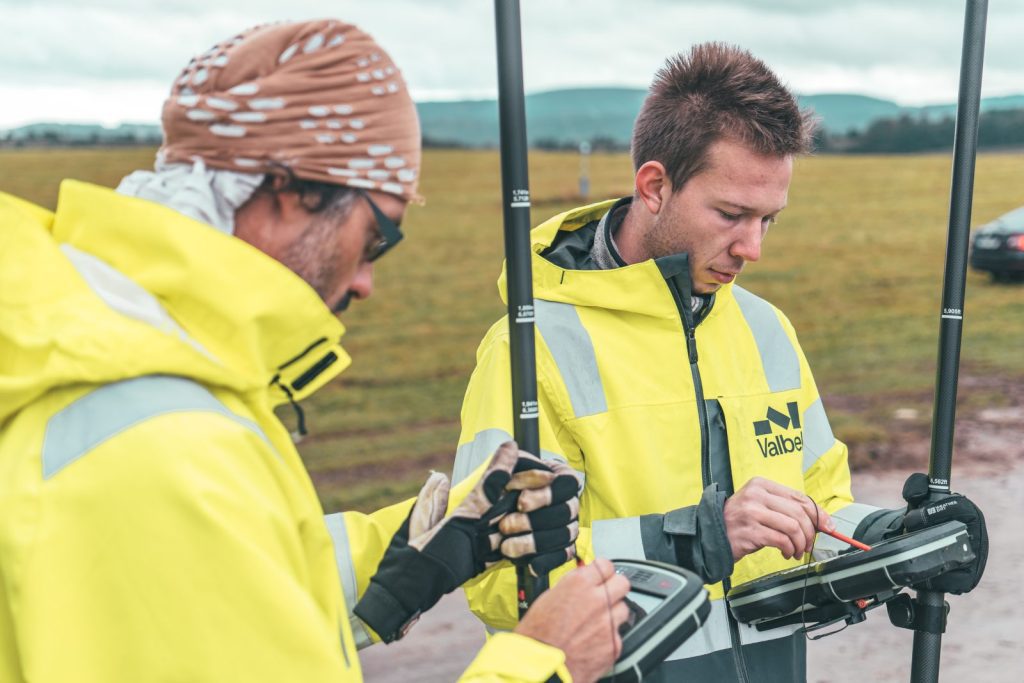

Skupina Geodézie Liberec vybavení v terénu

Mapové podklady

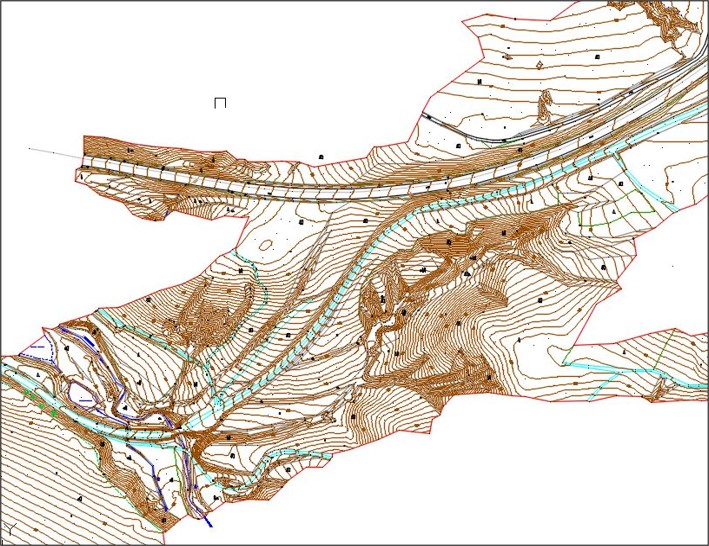

Zajištění mapových podkladů zahrnovalo kompletní zaměření celého území v délce 21 km. Včetně plánovaných přeložek se jednalo o rozsah cca 300 ha. Zájmová lokalita byla zaměřena kompletně geodeticky ve 3D. Svým charakterem je lokalita projektované stavby celkem rozmanitá. Z hlediska mapování byl nejnáročnější začátek úseku zahrnující intravilán v okrajové městské části Trutnov-Poříčí a lokality s lesním porostem zejména v oblasti Poříčského hřbetu a v blízkosti Mrtvého jezera. Fyzická účast při mapování v celé zájmové lokalitě nám umožnila následně zpracovat kvalitní mapový podklad, a to včetně digitálního modelu terénu.

Valbek Geodeti mapové podklady

Inženýrské sítě

Zajištění podkladů od správců technické infrastruktury bylo provedeno s ohledem na aktuálnost dat vždy v každém projektovém stupni. I když existuje určitá snaha o státem garantovaný seznam správců technické infrastruktury, ze kterého v prvním kroku čerpáme, je nutné postupovat i v souladu s geodetickým zaměřením povrchových znaků inženýrských sítí v lokalitě, zajistit a mnohdy doslova vypátrat a zpracovat digitální výkres obsahující průběh zejména podzemních inženýrských sítí v lokalitě připravované dálnice, včetně písemných vyjádření jednotlivých správců. Tato činnost je důležitá zejména pro případné detekování kolizí s projektovanými objekty stavby, v takovém případě je třeba v souladu se správcem inženýrské sítě projekčně zajistit jejich přeložky. V rámci zajištění těchto podkladů bylo nutné oslovit zhruba třicet správců a na základě jejich dat připravit jednotný digitální výkres, který byl podkladem pro projektovou činnost.

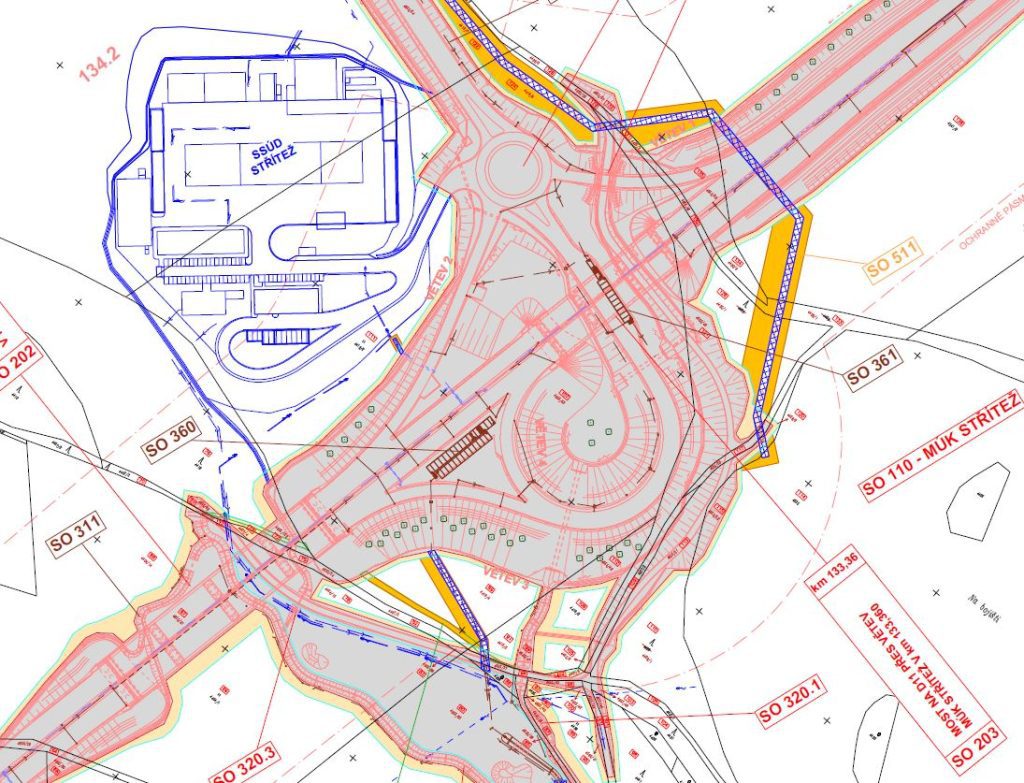

Valbek geodeti - podklady pro majetkoprávní činnost

Podklady pro majetkoprávní činnost

Úkolem zpracování podkladů pro majetkoprávní činnost bylo projektovaný stav dálnice zpracovaný projekčním týmem promítnout do skutečného stavu katastru nemovitostí a zajistit tak nezbytné technické dokumenty pro navazující majetkoprávní přípravu stavby, na jejímž konci bylo v prvé řadě vydání územního rozhodnutí o umístění stavby a ve druhém kroku vydání stavebního povolení pro projektovanou stavbu. Zpracování podkladů pro majetkoprávní činnost zahrnovalo dva druhy technických dokumentů. V první řadě se jednalo o zpracování záborového elaborátu stavby pro projektové stupně DÚR a DSP. Záborový elaborát ve stupni DÚR zjednodušeně řečeno vymezuje pozemky dotčené stavbou a v následujícím stupni DSP vymezuje trvalé a dočasné zábory stavby, včetně vyznačení věcných břemen inženýrských sítí. V DSP probíhalo souběžně se zpracováním záborového elaborátu vyhotovení geometrických plánů pro výkup pozemků a následně vyhotovení geometrických plánů pro vyznačení věcného břemene inženýrské sítě.

Kvalitní výsledek stojí na spolupráci

Při zpracování záborového elaborátu byla nutná velmi úzká spolupráce a koordinace mezi projektantem, geodetem a týmem inženýringu stavby. Velkou výhodou firmy Valbek je, že těmito týmy disponuje. Celý proces přípravy těchto podkladů tak byl velmi flexibilní a umožnil operativně reagovat na řadu vzniklých změn. Celá stavba zasahuje do dvanácti katastrálních území. V rámci zpracování geometrických plánů pro výkup pozemků bylo vyhotoveno celkem 14 geometrických plánů v rozsahu cca 50 km nově oddělovaných hranic pozemků, které bylo nutné v terénu také vytyčit, včetně seznámení dotčených vlastníků pozemků s průběhem nově vytyčené hranice. Poté následoval další krok v podobě vyhotovení více než čtyřiceti geometrických plánů pro vyznačení věcného břemene inženýrské sítě.

Celý proces vyhotovení všech geodetických podkladů pro projektovou činnost stavby dálnice D1109 Trutnov – státní hranice ČR/PR byl poměrně dlouhý a náročný, a to zejména svým rozsahem. Věřím, že vynaložené úsilí celého týmu geodetů firmy Valbek přispěje do mozaiky kvalitně připravené stavby z portfolia firmy Valbek a brzy se dočkáme její realizace.

Tip na výlet

Pokud lokalitu někdy navštívíte, zajděte si poblíž obce Babí na volně přístupnou rozhlednu Eliška v historickém komplexu dělostřelecké tvrze Stachelberg. Je zde krásný výhled na značnou část připravovaného úseku stavby dálnice D1109 Trutnov – státní hranice ČR/PR. Zde platí doslova, že se na vše můžete podívat s nadhledem.

Skupina Geodézie Valbek Liberec

Za tým geodetů firmy Valbek zpracoval Ing. Ladislav Jarůšek
