Přesné zaměření technologického celku může být velkou výzvou. Valbek v ní obstál, protože je jednou z mála českých firem, která v oblasti dokumentace a zpracování technologických celků poskytuje komplexní služby. Díky vlastním odborným týmům nabízí zaměření metodou laserového skenování, a to včetně navazujícího zpracování dat a předání podkladů zákazníkovi v požadovaném datovém formátu.

Skenování Kolového mlýna v Holicích

Úkolem bylo zaměření technologického celku ve stísněném prostoru. Klasický způsob zaměření objektu nebyl v tomto případě vhodný, protože by v průběhu přípravy projektové a konstrukční dokumentace nového vybavení bylo nezbytné další upřesňující zaměřování. V objektu mělo dojít k výměně nevyhovujícího technologického vybavení za nové, proto bylo třeba simulovat instalaci nového technologického celku do nadefinovaného prostoru a předejít tak kolizím při vlastní montáži strojního zařízení. Investorem byla společnost Wienerberger eurostroj, spol. s r.o., která funguje jako konstrukční, projekční, výrobní, montážní a servisní složka koncernu. Jako taková zajišťuje dodávky strojního vybavení cihelen s působností ve všech evropských cihlářských závodech skupiny Wienerberger.

Hledané řešení nabídla firma Valbek, která se již nějaký čas v tomto oboru pohybuje a dokáže vlastními silami zajistit komplexní služby. Základem úspěchu bylo propojení odborných týmů ze skupiny geodézie a ateliéru technologických celků. Navrženou metodu 3D laserového skenování a následného zpracování získaných dat investor využil v plném rozsahu. "Po kladných zkušenostech z výrobního závodu v Novosedlech, kde jsme v roce 2019 využili služeb Valbeku v podobě 3D laserového skenování plus zpracování dat pro dokumentaci stávajícího stavu technologie pilinárny a broušení, jsme neměli důvod hledat jiného dodavatele,“ zdůvodňuje rozhodnutí Ing. Alena Petrenko, Ph.D., Head of Business Development, Wienerberger eurostroj, spol. s r.o.

Kompletní dokumentace v rekordním čase

Zadání investora na projektu Kolového mlýna ve výrobním závodě Holice znělo: pořídit v krátkém čase kompletní zaměření a dokumentaci stávajícího stavu vlastní technologie včetně všech detailů a návazností na interiér stavebního objektu a jeho vybavení. “Těmto typům zakázek se naše skupina geodézie věnuje již delší dobu, a to společně s kolegy z plzeňského ateliéru technologických celků. Díky tomu byl, pro nás geodety, požadavek investora zcela srozumitelný. Jasnou volbou pro zaměření byla metoda laserového skenování,“ popisuje zakázku Ing. Ladislav Jarůšek, vedoucí skupiny geodézie.

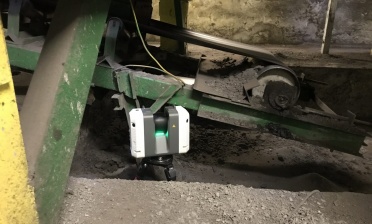

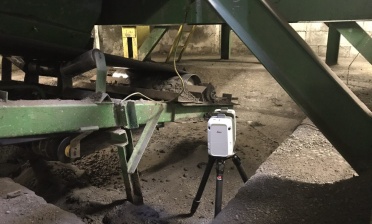

Foto z průběhu skenování:





Technologický celek Kolového mlýna nebyl příliš rozsáhlý. Pravděpodobně nejsložitější na celé zakázce bylo jeho umístění přes dvě podlaží v poměrně stísněném prostoru. Ke skenování bylo zvoleno zařízení z vlastního portfolia firmy Valbek – skener RTC360 od firmy Leica Geosystems. Díky svým parametrům přesnosti, dosahu a mobilitě tento skener zcela splnil požadavky investora na přesnost a podrobnost, která byla stanovena na hodnotu 0.01 m. Samotné skenování včetně přípravy trvalo kolem čtyř hodin a zpracování, resp. registrace dat zabrala další čtyři hodiny. Díky nasazení metody laserového skenování tak bylo možné pořídit kompletní dokumentaci technologie Kolového mlýna ve velmi krátkém čase, navíc včetně fotodokumentace v HD kvalitě. Registrované mračno bylo v rámci workflow firmy Valbek postoupeno kolegům z plzeňského ateliéru technologických celků k dokončení a předání zpracovaných dat zákazníkovi.

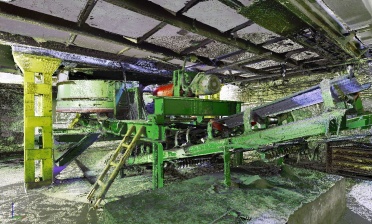

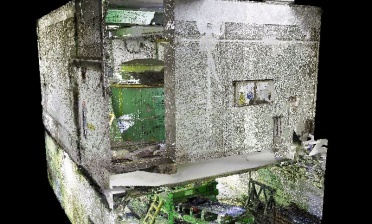

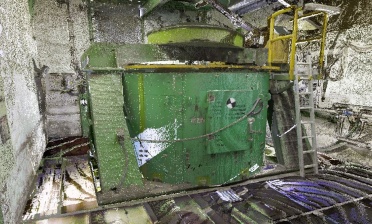

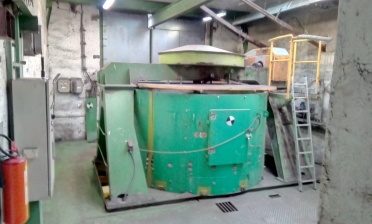

Skutečný stav technologie, ukázka raw dat z laserového skenování (vrchní a spodní úroveň technologie):



Zpracování dat s podporou zákazníkovi

Následný proces výrazně urychlila plynulá návaznost získání a zpracování dat, která vycházela z předešlých společných projektů skupiny geodézie a ateliéru technologických celků. Příjem zaregistrovaných výstupních dat a jejich zpracování proto skupina technologů zvládla velmi hladce.
Zaregistrovaná data byla převedena do formátu AutoDesk RECAP (RCP) a univerzálního formátu E57 a LEICA(LGS), ze kterých byl dle požadavků investora zajištěn import přímo do platformy programů AutoDesk INVENTOR a AutoCAD.
“Kromě vlastní dodávky zpracovaných dat poskytujeme klientům standardně i následnou podporu a konzultace formou osobní návštěvy nebo vzdáleným přístupem do projekčního prostředí zákazníka. V rámci podpory společnosti Wienerberger eurostroj, jsme v počátcích naší spolupráce poskytli základní zaškolení implementace a práce s mračny v SW prostředí Autodesk INVENTOR přímo v kanceláři zákazníka. Samozřejmostí je vždy také instalace a nastavení přístupu pro prohlížečku LEICA Jet Stream Viewer, která umožňuje ‘prohlížení’ objemných mračen bodů včetně panoramatických fotografií a řezů. Její nespornou výhodou je, že se jedná o aplikaci umožňující připojení jak k lokálně uloženým mračnům, tak k mračnům umístěným v našem centrálním cloudovém úložišti pro všechny naše zákazníky. V tomto případě jsou data k dispozici všem oprávněným uživatelům okamžitě a bez nutnosti vlastní data kopírovat,” popisuje vedoucí oddělení plzeňských technologů a podpory projektů Ing. Aleš Drechsler.

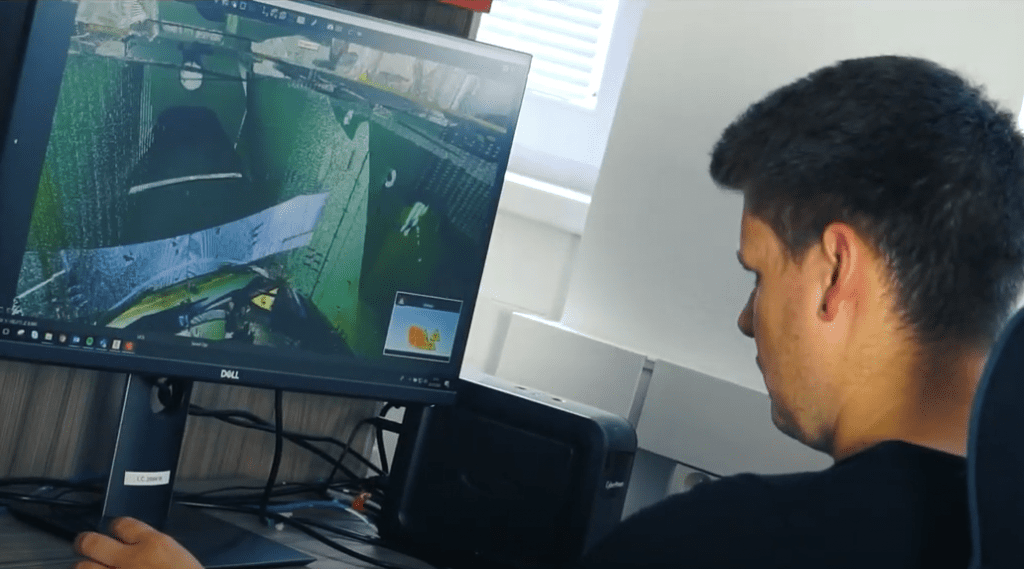

Práce s daty v prostředí Jet Stream Viewer (z archivu Wienerberger Eurostroj):



3D data usnadnila výměnu technologie a ušetřila čas

Během přípravy dokumentace konstruktéři, inženýři a technici firmy Wienerberger eurostroj produktivně využívali 3D data získaná ze skenování. Namodelovaný objekt získaný z přesného měření skenerem přispěl k úspoře času ve fázi vytváření dokumentace, v implementační fázi a zejména při samotné instalaci nové technologie. Nasimulování reálného prostoru a nového technologického celku odhalilo kolizi, což následně vedlo k detailnější úpravě prostoru před samotnou instalací. Tím se jednoznačně ušetřil čas a investor se vyhnul komplikacím během umístění stroje.
Očekávání tak bylo stoprocentně naplněno a při realizaci dalších projektů podobného rázu investor hodlá opět oslovit společnost Valbek.

Projekt Kolového mlýna potvrdil, že Valbek dokáže propojením svých odborných skupin a ateliérů reagovat na potřeby zákazníka v širokém spektru služeb a nabídnout mu vlastní řešení, v tomto případě v oblasti technologických celků. Využívá při tom jak dlouholeté know-how skupiny geodézie v oblasti laserového skenování a zachycení 3D reality, tak léty prověřené odborné znalosti ateliéru technologických celků. Tento komplexní způsob řešení je v současné době z pohledu efektivity zcela nezbytný a posiluje pozici společnosti Valbek na trhu.

Sestřih průběhu umisťování nové technologie Kolového mlýna v Holicích:
YouTube video, Wienerberger Eurostroj:
